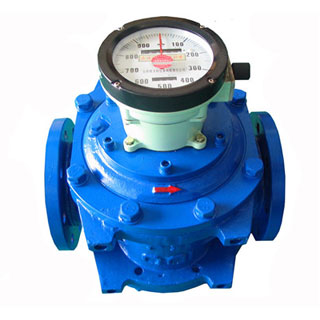

腰轮流量计

1.产品概述
腰轮流量计主要由计量腔、密封联轴器和计数器三部分组成。可现场指示累积流量和瞬时流量，配以发信器及流量智能控制仪，可实现远距离测量和控制。广泛用于石油机械、化工部门、电力部门、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的测量。

2.工作原理
当被测液体流经计量室时，在流量计的进出口形成压差，腰轮在此压差的推动下旋转。同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮保持连续旋转。随着腰轮的转动，液体经由计量室被不断排出流量计。每对流过的液体量是计量室容积的四倍，通过密封联轴器、减速机构，将旋转次数减速后传递到计数器，计数器即指示液体瞬时流量和累积流量。在计数器机构中安装发信器即成了带发信器的腰轮流量计。与显示仪表或微机系统配套，可实现远传（定量、累积、瞬时等功能）自动化测量和控制。使用说明另见显示仪表分类说明书。

3.主要零件材料组合

材料零件	ZSLL-AL			ZSLL-EL				ZSLL
材料零件	铸铁	铸铝	不锈钢	铸钢	铸铝	不锈钢	铸铁	铸铁	铸铝	不锈钢
壳体	☆			☆				☆
转子		☆			☆			☆
盖板	☆						☆		☆
转子轴			☆			☆				☆
轴承			☆			☆				☆

4.腰轮流量计技术参数
① 公称压力（MPa）:0.6、1.0、1.6、2.5、4.0 ② 工作温度：（℃）：-10~60 ③ 精度等级：0.5、0.2 ④ 流量范围：（m3/h）

公称通径 DN	液体粘度3.0~150mpa.s	液体粘度3.0~150mpa.s	液体粘度3.0~150mpa.s	液体粘度3.0~150mpa.s
15	0.25~2.5	0.5~2.5	0.5~2.5	0.83~2.5
20	0.25~2.5	~2.5	0.5~2.5	0.83~2.5
25	0.6~6	1.2~6	1.2~6	2~6
40	1.6~16	3.2~16	3.2~16	5.3~16
50	2.5~25	5~25	5~25	8.3~25
80	6~60	12~60	12~60	20~60
80Ⅱ	12~100	22~100	20~100	33.3~100
100	10~100	20~100	20~100	33.3~100
150	40~200	40~200	100~200	66.7~200
精度等级	0.5		0.2
